Quick Pallet Maker - Ventanas de entrada de datos
Esta página explica los elementos contenidos en los dos tipos de ventanas de entrada de datos de QPM; la ventana para comenzar de empaque primario y la ventana para comenzar de caja.
Comenzar del empaque primario

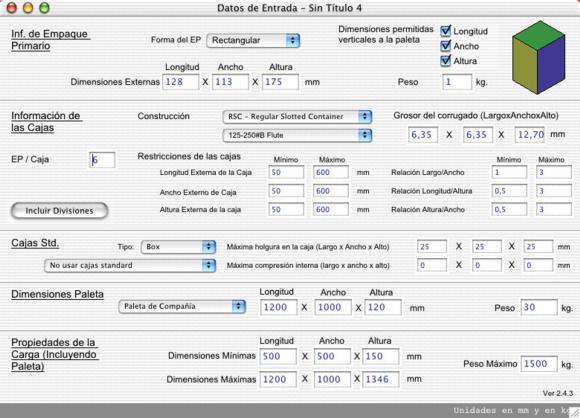

La ventana arriba abre cuando el usuario escoje comenzar del empaque primario. Contiene toda la información requerida para crear cajas y configuraciones de paleta con las dimensiones de empaque primario. Además de los datos de empaque primario (parte superior de la ventana), el usuario deberá introducir la información de construcción de la caja, restricciones de dimensiones de la caja, los datos de la paleta de embalaje y las restricciones de la carga. QPM permite la introducción de los datos de izquierda a derecha y de arriba hacia abajo. Los datos prefijados son basados en datos reales y pueden ser utilizados para ver las funciones del programa.
Información de Empaque Primario
- Forma del Empaque Primario: Seleccione de Rectangular o Cilíndrico dependiendo si su empaque se asemeja más a un cartón o una lata. Los objetos con forma irregular se asemejarán la mayor parte del tiempo a un rectángulo. Las botellas con cuellos angostos (vino, salsa de tomate, etc.) se consideran empaques cilíndricos dado que el espacio del cuello se usa raramente.
- Dimensiones verticales a la paleta: Muchos productos pueden ser empacados únicamente en sentido vertical o existe una orientación que no es permitida. Por ejemplo, un televisor no puede ser acostado con la pantalla apuntando hacia abajo, pero puede ser colocado con el lado izquierdo o el derecho orientado hacia abajo. Mientras menos opciones se seleccionen, más rápidamente se calcularán los resultados. Escoja las opciones que apliquen para su producto.
- Dimensiones de empaque primario: Introduzca la longitud, el ancho y la altura o el diámetro y la altura, dependiendo si su empaque primario es rectangular o cilíndrico. Si no se encuentra seguro de las dimensiones, puede utilizar la ventana de Entrada Avanzada de datos para calcular diferentes escenarios con esa dimensión.
- Peso de empaque primario: Escriba el peso bruto de su empaque primario. Esta parte es útil para el cálculo de la resistencia del cartón corrugado y para trabajar con las limitaciones de peso de la paleta, además de para aparecer correctamente en el informe detallado.
Información de la caja
Restricciones de las dimensiones de las cajas: Junto con las restricciones de relaciones entre las dimensiones, ésta es una de las funciones más importantes de QPM. Las restricciones de las dimensiones de las cajas le permiten al usuario limitar los diferentes tipos de cajas que creará el programa. Las restricciones en el lado superior impiden que las cajas sean "muy altas" o "muy largas" y en general que permiten manejarlas en una planta o almacen. Las restricciones en el bando inferior trabajan con límites de manufactura de las cajas.
Restricciones a las relaciones entre dimensiones: Esta función limita las relaciones entre las dimensiones de las cajas, no únicamente las dimensiones mismas. Si se seleccionan restricciones que se aproximan a 1, entonces el programa producirá cajas que parecen cubos. Si se introducen rangos muy altos, entonces las cajas producidas serán excesivamente largas o altas. Esta función es al principio complicada pero es importante para crear cajas estables que permiten un buen manejo en planta.

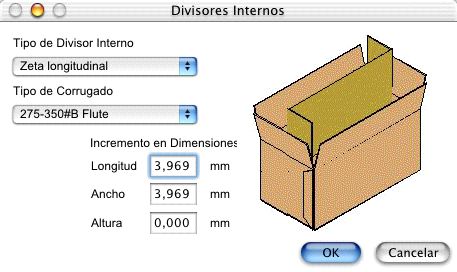

Incluir divisores: Hacer click en este botón abrirá la ventana de particiones o divisores (ver gráfica abajo). QPM incluye una lista de divisores standard, que añadirán el espacio determinado a las cajas para un cálculo exacto de las dimensiones de las mismas. En la versión actual de QPM, las dimensiones de las cajas toman en cuenta los divisores pero los dibujos de las cajas no lo reflejan. Para agregar una partición, seleccione un divisor standard de la lista en la parte superior de la ventana. Luego seleccione un espesor standard o introduzca un valor diferente en las casillas de largo, ancho y altura. Haga click en OK para incluir el divisor en los cálculos.
Cajas standard
Esta es otra función importante de Quick Pallet Maker. La opción de caja std. selecciona una caja de una lista que es similar a la que se produciría tomando en cuenta las dimensiones de los empaques primarios y reemplaza la caja no standard. La lista de cajas standard puede ser editada por el usuario y contiene las cajas principales con las que desea trabajar el usuario, basándose principalmente en requerimientos de su compañía o disponibilidad de los vendedores de cajas.
- Menú de cajas standard: Este menú permite al usuario seleccionar de las siguientes opciones:
- No usar cajas standard: Efectuará los cálculos normales.
- Usar cajas standard cuando sea posible: Esta opción reemplazará las cajas con dimensiones de cajas standard únicamente cuando el rango indicado permite la sustitución por una caja standard. En caso contrario, el programa producirá la caja con las dimensiones calculadas.
- Usar únicamente cajas standard: Sólo aparecerán las cajas que han sido reemplazadas por cajas standard. Aquellas que no pueden ser "standarizadas" serán ignoradas. Si no se pudo conseguir por lo menos una caja standard, entonces QPM devolverá un mensaje de "No se encontraron soluciones".
- Compresión y holgura permitidas: Los valores en esta sección definirá el rango al cual se acogerá QPM para determinar si una caja calculada puede ser reemplazada por una caja standard. La holgura se utiliza para entregar cajas standard con dimensiones superiores a las cajas calculadas mientras que la compresión permite utilizar una caja standard para sustituir una caja calculada más grande. La compresión debe ser utilizada únicamente cuando no existe el riesgo de que el producto pueda dañarse. Por ejemplo, almohadas y productos de espuma suave. Para otros casos, la compresión debe ser igual a cero. La holgura debe utilizarse únicamente cuando el producto no se dañará con movimientos dentro de la caja o cuando pueda añadirse protección interna.
Dimensiones de paleta de embalaje
En esta sección, el usuario especificará el tipo de paleta de embalaje, sus dimensiones y el peso.
- Tipo de paleta: Este menú permite seleccionar de una lista de paletas standard. Si se fija en la ventana de introducción de datos, notará que la paleta prefijada es una paleta denominada "Paleta de compañía" la cual fue creada utilizando la ventana de cajas y paletas standard. Cuando se cambia el tipo de paleta, las dimensiones de la misma y de las restricciones de la carga se actualizarán para reflejar el cambio en las unidades de trabajo.
- Dimensiones de paleta y peso: Si las dimensiones de la paleta difieren de algunas de las paletas standard, el usuario podrá introducir nuevos valores en cualquiera de las casillas disponibles. Sin embargo, lo más recomendable es visitar la ventana de cajas y paletas standard y crear una paleta nueva con las dimensiones respectivas.
Propiedades de la carga (incluyendo paleta de embalaje)
Esta sección contiene las dimensiones de la carga y las restricciones de peso. Es importante indicar que las dimensiones máximas de la carga son independientes de la paleta: un usuario puede trabajar sin paleta y calcular la disposición de cajas dentro de un espacio (como un container).
- Valores mínimos y máximos: Introduzca los valores mínimos y máximos de la restricción de su carga de paleta. Recuerde que el peso y la altura de la paleta de embalaje deberán estar incluidos en esos valores. Un exceso (carga mayor que la paleta) es por lo general inaceptable debido a que puede dañar las cajas durante el transporte.
Comenzar de dimensiones de cajas

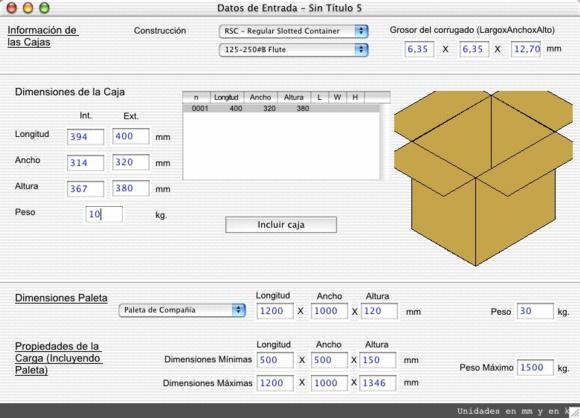

La ventana anterior es la versión simplificada de la ventana de introducción de datos a partir del empaque primario que fue explicada anteriormente. Se abrirá cuando el usuario escoje "Comenzar por las cajas" del submenú de Documento nuevo bajo el menú de Archivo. Note que los divisores no aparecen en esta ventana ya que no afectan la parte externa de la caja, sólo las dimensiones internas que ya son conocidas por el usuario.
Información de la caja
Información sobre construcción de la caja
Dimensiones de la caja
Esta sección diferencia a esta ventana de la anteriormente explicada. En lugar de calcular las dimensiones de las cajas a partir de un empaque primario, el usuario introduce las dimensiones externas de la caja y el peso de la misma (también puede introducir las dimensiones internas). Al presionar el botón de "Incluir caja", ésta se anexará a la tabla que se encuentra a la derecha de las dimensiones y mostrará un dibujo de la caja a la derecha de la tabla.
- Tabla de las cajas: Contiene las dimensiones de las cajas que el usuario ha añadido. Para borrar una caja, presione el botón de "Borrar" luego de seleccionar una fila.
- Dibujo de la caja: Dependiendo del tipo de construcción de caja, el dibujo mostrará una caja vacía o una bandeja vacía. En Windows y en el sistema operativo Mac OSX, cuando el mouse entra al dibujo y permanece por un breve período, un aviso amarillo indicará las dimensiones internas y externas de la caja. Haciendo click en el botón derecho del mouse (o ctrl+click en una Mac) mostrará un pequeño menú en donde el usuario podrá escojer copiar el dibujo de la caja, mostrar una caja abierta o sus componentes. Note que al no haber ningún contenido en las cajas vacías, la opción de mostrar el contenido contendrá un dibujo vacío.
Dimensiones de la paleta de embalaje
En esta sección, el usuario especificará el tipo de paleta, sus dimensiones y el peso. Ejecuta la misma función que en la ventana anterior.
Propiedades de la carga (incluyendo paleta de embalaje)
Esta sección sirve el mismo propósito que la ventana de entrada de datos de empaque primario. Escriba los datos de la carga para calcular sus cajas.
Seleccione "Recalcular" del menú de herramientas y aparecerá la ventana de resultados para los datos que se introdujeron en la ventana de entrada de datos. Si los datos no conducen a ninguna solución posible, entonces el programa mostrará un error. Haga click aquí para ver la ventana con los resultados.
|
