Funciones de Quick Pallet Maker

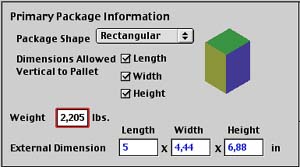

Entrada de datos de empaque primario
Seleccione de empaques rectangulares o cilíndricos.
Limite la colocación de los empaques a cualquiera de sus dimensiones.
Entrada de datos de longitud, ancho y altura.
Acepta mm/kg, cm/kg y pulgadas/lbs como unidades.
Ver animación

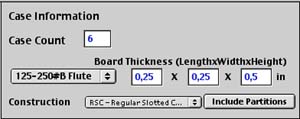

Entrada de datos de construcción de caja
Cambio de conteo de caja.
Especifiuqe el ancho del corrugado o escoja de los espesores standard.
Escoja de las cajas RSC o de bandejas. Otros tipos de cajas son posibles mediante la introducción manual de los datos.
Incluya divisores internos de las cajas.

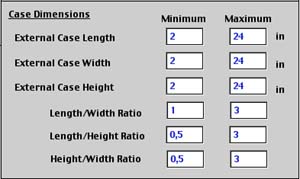

Restricciones a las dimensiones de la caja.
Dimensiones mínimas y máximas de caja, anchos de caja y alturas de caja.
QPM le permite al usuario especificar las relaciones existentes entre las medidas de la caja resultante. Esto es útil para evitar cajas muy altas o estrechas que puedan tener problemas en la línea de producción o una caja muy plana que colapsará cuando es cargada.
Opciones de caja standard
QPM le añadirá holgura interna o compresión a una caja para redondear las dimensiones a la de una caja standard, ya sea en unidades métricas (mm o cm) o en pulgadas.
El usuario especifica la holgura máxima permitida o la compresión para cada una de las dimensiones de caja.
Preferencias

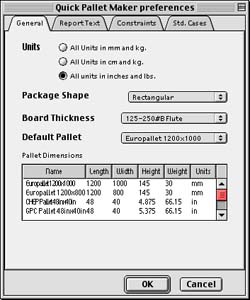

Preferencias generales
Unidades preseleccionado
Forma del empaque preseleccionado.
Espesor del corrugado preseleccionado.
Paleta predeterminada/
Dimensiones de paleta Esta tabla puede ser editada así como nuevas paletas pueden ser agregadas.

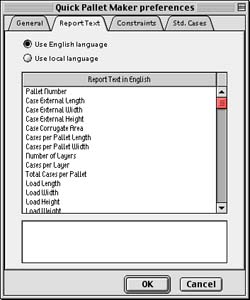

Preferencias del texto del informe
El texto del informe puede ser editado para cualquier idioma otro del inglés o el español (con tal de que utilize caracteres romanos). Para hacer ésto, seleccione cada frase en español en la tabla de arriba y escriba la versión en el idioma local en la parte inferior. Luego seleccione "Use Idioma Local" para ver el informe detallado con el texto nuevo. Este text se guarda para un uso futuro.

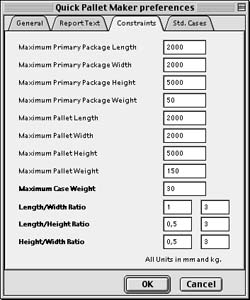

Restricciones
Maximum Primary Package Length.
Maximum Primary Package Width.
Maximum Primary Package Height.
Maximum Primary Package Weight.
Maximum Pallet Length
Maximum Pallet Width
Maximum Pallet Height
Maximum Pallet Weight
Maximum Case Weight. This feature was introduced so the user can make sure that the case weight won't exceed limits established by regulatory agencies.
Length/Width Ratio. The minimum and maximum ratios can be edited from this window to accommodate to plant or company policies.
Length/Height Ratio.
Height/Width Ratio.

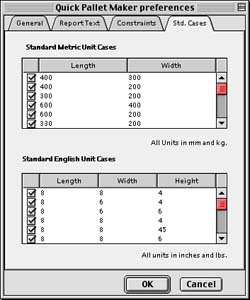

Cajas Standard
Cajas standard en unidades métricas. Haciendo click en la caja a la izquierda de las medidas activará las cajas standard correspondientes. Las dimensiones de las cajas standard pueden ser editadas para modificar las cajas existentes. Al fondo de la lista existen algunos espacios en blanco que pueden ser utilizados para crear cajas nuevas.
Cajas standard en unidades inglesas. Lo mismo de arriba aplica para estas cajas. En este caso, las cajas standard incluyen la altura de la caja.

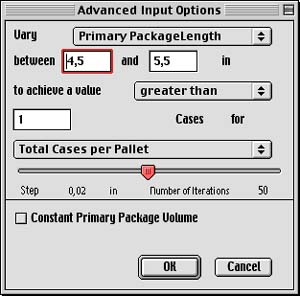

Entrada avanzada de datos
QPM dispone de una ventana que le permite al usuario calcular una lista de soluciones o una solución óptima que resulta de una variación de una de las dimensiones de entrada.
El usuario puede especificar el tipo de dimensión que deberá ser cambiada y el intervalo.
La condición resultante puede ser especificada.
Una barra deslizante le permite al usuario ajustar el número de iteraciones que el programa puede hacer dentro del rango de valores deseados. Esto ajusta el incremento (paso) de cambio de las dimensiones.
Existe una opción de volumen constante que automáticamente ajustará las dimensiones restantes del empaque primario para mantener el volumen del mismo constante. Esto es apropiado para casos en donde el producto se vende por volumen pero se pueden variar las dimensiones del empaque. Vea un ejemplo de cómo ésto es posible.
El usuario puede escojer ver una tabla con resultados o únicamente la mejor solución de acuerdo con el criterio que fue escogido.

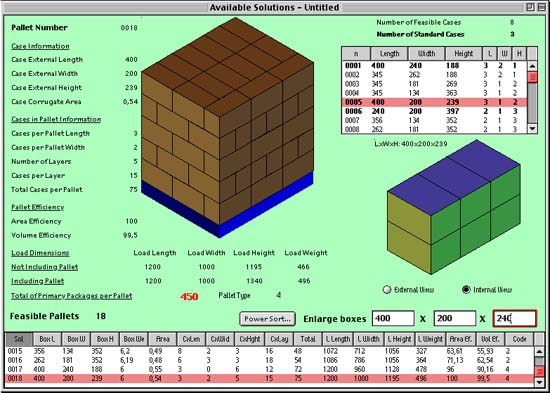

Ventana de soluciones
QPM presenta gráficas de los ensamblajes de las paletas y de las cajas. Esta última se divide en dos; interna y externa (mostrando los contenidos de las cajas).
Los tamaños de cajas standard se muestran en letras oscuras.
El usuario puede cambiar de una paleta a la otra haciendo click en cualquiera de las filas de las paletas que se encuentran en la parte inferior de la tabla.
Dentro de la tabla, el usuario puede optimizar la carga de la paleta girando las cajas e introduciendo un mayor número de ellas dentro de la misma paleta.
Las paletas optimizadas pueden ser dispuestas en niveles alternados (interlock) para otorgarle a la carga una mayor estabilidad.
Los resultados pueden ser ordenados mediante dos criterios de los que se encuentran en la tabla.
Es posible agregar holgura en las cajas y las vistas actualizadas.

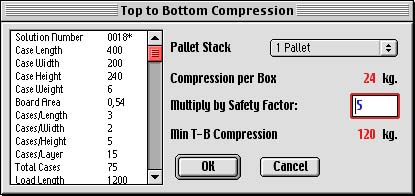

Ventana de resistencia a la compresión.
Calcule la resistencia a la compresión mínima de las cajas en una paleta cambiando el número de paletas que son apiladas una encima de la otra y cambiando el factor de seguridad.
El factor de seguridad se calcula de los criterios de diseño de corrugado que toman en cuenta el movimiento de la paleta, el tipo de apilamiento y la humedad de almacenamiento, entre otros.

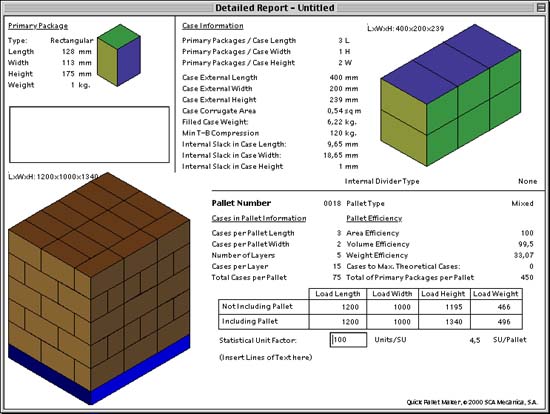

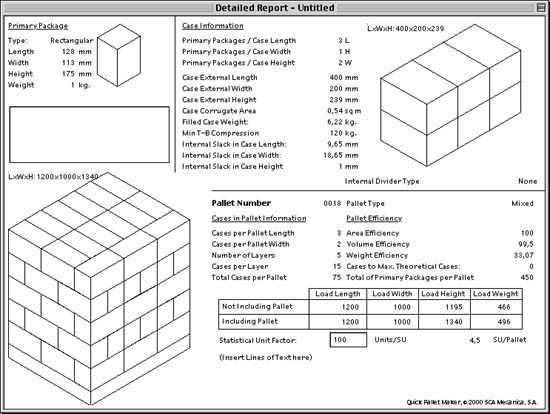

Informe final detallado
QPM le presenta al usuario un informe que incluye toda la información de entrada y la información de la solución seleccionada.
El texto y los dibujos de este informe pueden ser copiados a otro documento.
El informe puede ser mostrado tanto a color como en blanco y negro (ver abajo), para impresoras a blanco y negro.
El informe puede ser exportado a cualquiera de los siguientes formatos de gráficos: Windows Bitmap (BMP), JPEG, Macintosh PICT, SGI, Photoshop, TGA, TIFF e imagen de QuickTime.
|
