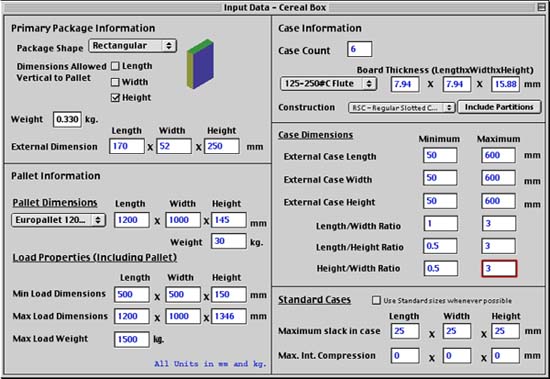

La ventana de entrada de datos se debe parecer a la siguiente:

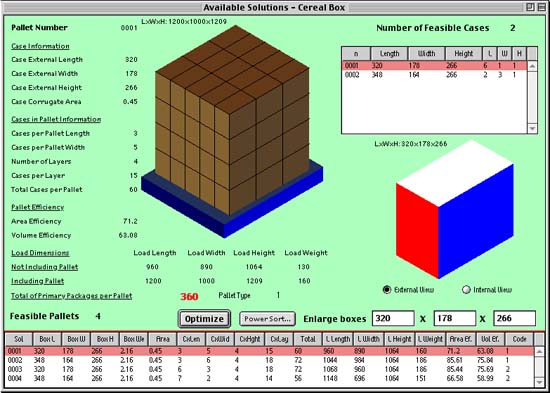

Cuando el usuario escoje Recalcular (del menú de herramientas), QPM calculará todas las soluciones posibles y entregará todas las configuraciones de paleta posibles. Esto se refleja en los resultados de paleta que aparecen.

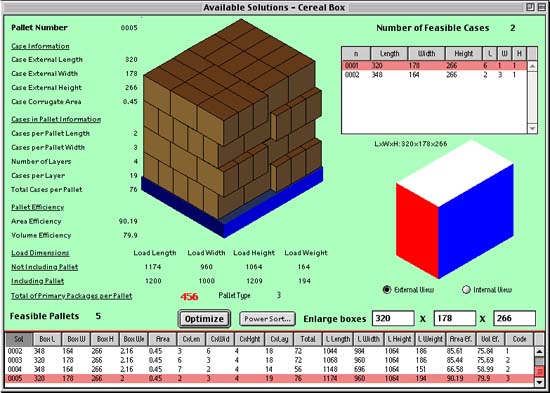

Dado que los resultados no presentan una gran eficiencia, el usuario selecciona el primer arreglo y hace click en "Optimizar". La tabla resultante se parecerá a la figura abajo, donde una nueva paleta (#005) ha sido creada. Note que la eficiencia de área es ahora mayor, aún utilizando las mismas dimensiones de caja.

Seleccione la paleta #005 y escoja "todos los niveles" del menú de Vistas. Luego, seleccione "Niveles Alternos del menú de Herramientas. La pantalla debe parecerse al gráfico mostrado abajo.

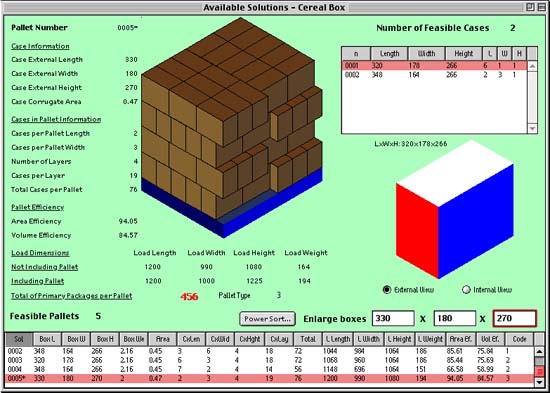

Lo que hizo QPM fue voltear las filas en el arreglo de paleta para obtener una paleta mezlada que puede introducir un mayor número de cajas (19 vs. 15) por nivel que el arreglo no optimizado. El usuario puede luego agrandar las cajas para agregar holgura interna para proteger de errores de manufactura y usar números redondos. El arreglo final deberá parecerse a la figura de abajo. Un asterisco al lado del número de la paleta indicará que las cajas han sido expandidas.

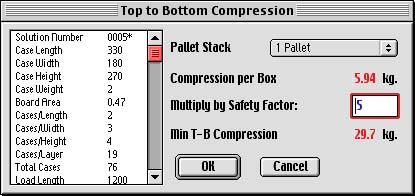

El usuario puede calcular la resistencia mínima a la compresión de la caja. La siguiente ventana aparecerá cuando el usuario seleccione la opción de compresión de cajas del menú de herramientas. En este ejemplo, sólo una paleta ha sido empacada a la vez. No hace falta indicar que mientras mayor cantidad de paletas se embalan una encima de la otra, la caja deberá tener mayor resistencia.

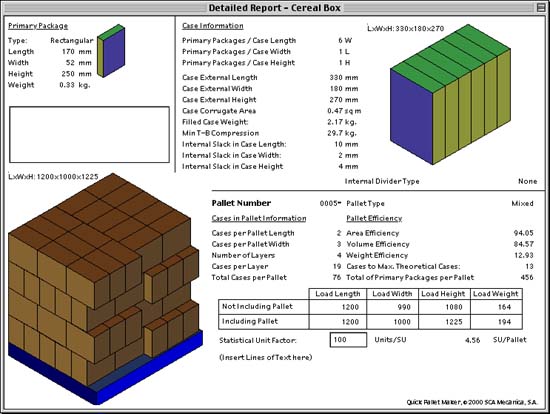

El usuario puede generar un informe que se parecerá a lo siguiente:

El informe se encuentra listo para ser exportado a un formato de gráficos o para ser impreso.
